互聯網上有很多關于網站架構的各種分享，有些主要是從運維和基礎架構的角度去分析的（堆機器，做集群），太關注技術細節實現，普通的開發人員基本看不太懂。我們以javaweb為例，來搭建一個簡單的電商系統，看看這個系統可以如何一步步演變。
該系統具備的功能：
網站的初期，我們經常會在單機上跑我們所有的程序和軟件。此時我們使用一個容器，如tomcat、jetty、jboos，然后直接使用JSP/servlet技術，或者使用一些開源的框架如maven+spring+struct+hibernate、maven+spring+springmvc+mybatis；最后再選擇一個數據庫管理系統來存儲數據，如mysql、sqlserver、oracle，然后通過JDBC進行數據庫的連接和操作。
把以上的所有軟件都裝載同一臺機器上，應用跑起來了，也算是一個小系統了。此時系統結果如下：
隨著網站的上線，訪問量逐步上升，服務器的負載慢慢提高，在服務器還沒有超載的時候，我們應該就要做好準備，提升網站的負載能力。假如我們代碼層面已難以優化，在不提高單臺機器的性能的情況下，增加機器是一個不錯的方式，不僅可以有效地提高系統的負載能力，而且性價比高。
增加的機器用來做什么呢？此時我們可以把數據庫，web服務器拆分開來，這樣不僅提高了單臺機器的負載能力，也提高了容災能力。
應用服務器與數據庫分開后的架構如下圖所示：
隨著訪問量繼續增加，單臺應用服務器已經無法滿足需求了。在假設數據庫服務器沒有壓力的情況下，我們可以把應用服務器從一臺變成了兩臺甚至多臺，把用戶的請求分散到不同的服務器中，從而提高負載能力。多臺應用服務器之間沒有直接的交互，他們都是依賴數據庫各自對外提供服務。著名的做故障切換的軟件有keepalived，keepalived是一個類似于layer3、4、7交換機制的軟件，他不是某個具體軟件故障切換的專屬品，而是可以適用于各種軟件的一款產品。keepalived配合上ipvsadm又可以做負載均衡，可謂是神器。

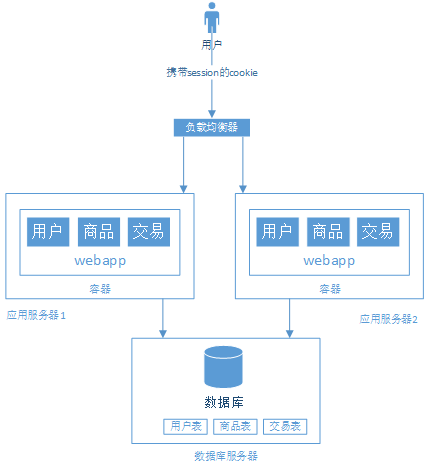

我們以增加了一臺應用服務器為例，增加后的系統結構圖如下：
系統演變到這里，將會出現下面四個問題：
我們來看看解決問題的方案：
1、第一個問題即是負載均衡的問題，一般有5種解決方案：
1、http重定向。HTTP重定向就是應用層的請求轉發。用戶的請求其實已經到了HTTP重定向負載均衡服務器，服務器根據算法要求用戶重定向，用戶收到重定向請求后，再次請求真正的集群
優點：簡單。
缺點：性能較差。
2、DNS域名解析負載均衡。DNS域名解析負載均衡就是在用戶請求DNS服務器，獲取域名對應的IP地址時，DNS服務器直接給出負載均衡后的服務器IP。
優點：交給DNS，不用我們?nèi)ゾS護負載均衡服務器。
缺點：當一個應用服務器掛了，不能及時通知DNS，而且DNS負載均衡的控制權在域名服務商那里，網站無法做更多的改善和更強大的管理。
3、反向代理服務器。在用戶的請求到達反向代理服務器時（已經到達網站機房），由反向代理服務器根據算法轉發到具體的服務器。常用的apache，nginx都可以充當反向代理服務器。
優點：部署簡單。
缺點：代理服務器可能成為性能的瓶頸，特別是一次上傳大文件。
4、IP層負載均衡。在請求到達負載均衡器后，負載均衡器通過修改請求的目的IP地址，從而實現請求的轉發，做到負載均衡。
優點：性能更好。
缺點：負載均衡器的寬帶成為瓶頸。
5、數據鏈路層負載均衡。在請求到達負載均衡器后，負載均衡器通過修改請求的mac地址，從而做到負載均衡，與IP負載均衡不一樣的是，當請求訪問完服務器之后，直接返回客戶。而無需再經過負載均衡器。
2、第二個問題即是集群調度算法問題，常見的調度算法有10種。
1、rr 輪詢調度算法。顧名思義，輪詢分發請求。
優點：實現簡單
缺點：不考慮每臺服務器的處理能力
2、wrr 加權調度算法。我們給每個服務器設置權值weight，負載均衡調度器根據權值調度服務器，服務器被調用的次數跟權值成正比。
優點：考慮了服務器處理能力的不同
3、sh 原地址散列：提取用戶IP，根據散列函數得出一個key，再根據靜態映射表，查處對應的value，即目標服務器IP。過目標機器超負荷，則返回空。
4、dh 目標地址散列：同上，只是現在提取的是目標地址的IP來做哈希。
優點：以上兩種算法的都能實現同一個用戶訪問同一個服務器。
5、lc 最少連接。優先把請求轉發給連接數少的服務器。
優點：使得集群中各個服務器的負載更加均勻。
6、wlc 加權最少連接。在lc的基礎上，為每臺服務器加上權值。算法為：（活動連接數*256+非活動連接數）÷權重 ，計算出來的值小的服務器優先被選擇。
優點：可以根據服務器的能力分配請求。
7、sed 最短期望延遲。其實sed跟wlc類似，區別是不考慮非活動連接數。算法為：（活動連接數+1)*256÷權重，同樣計算出來的值小的服務器優先被選擇。
8、nq 永不排隊。改進的sed算法。我們想一下什么情況下才能“永不排隊”，那就是服務器的連接數為0的時候，那么假如有服務器連接數為0，均衡器直接把請求轉發給它，無需經過sed的計算。
9、LBLC 基于局部性的最少連接。均衡器根據請求的目的IP地址，找出該IP地址最近被使用的服務器，把請求轉發之，若該服務器超載，最采用最少連接數算法。
10、LBLCR 帶復制的基于局部性的最少連接。均衡器根據請求的目的IP地址，找出該IP地址最近使用的“服務器組”，注意，并不是具體某個服務器，然后采用最少連接數從該組中挑出具體的某臺服務器出來，把請求轉發之。若該服務器超載，那么根據最少連接數算法，在集群的非本服務器組的服務器中，找出一臺服務器出來，加入本服務器組，然后把請求轉發之。
3、第三個問題是集群模式問題，一般3種解決方案：
1、NAT：負載均衡器接收用戶的請求，轉發給具體服務器，服務器處理完請求返回給均衡器，均衡器再重新返回給用戶。
2、DR：負載均衡器接收用戶的請求，轉發給具體服務器，服務器出來玩請求后直接返回給用戶。需要系統支持IP Tunneling協議，難以跨平臺。
3、TUN：同上，但無需IP Tunneling協議，跨平臺性好，大部分系統都可以支持。
4、第四個問題是session問題，一般有4種解決方案：
1、Session Sticky。session sticky就是把同一個用戶在某一個會話中的請求，都分配到固定的某一臺服務器中，這樣我們就不需要解決跨服務器的session問題了，常見的算法有ip_hash法，即上面提到的兩種散列算法。
優點：實現簡單。
缺點：應用服務器重啟則session消失。
2、Session Replication。session replication就是在集群中復制session，使得每個服務器都保存有全部用戶的session數據。
優點：減輕負載均衡服務器的壓力，不需要要實現ip_hasp算法來轉發請求。
缺點：復制時寬帶開銷大，訪問量大的話session占用內存大且浪費。
3、Session數據集中存儲：session數據集中存儲就是利用數據庫來存儲session數據，實現了session和應用服務器的解耦。
優點：相比session replication的方案，集群間對于寬帶和內存的壓力減少了很多。
缺點：需要維護存儲session的數據庫。
4、Cookie Base：cookie base就是把session存在cookie中，有瀏覽器來告訴應用服務器我的session是什么，同樣實現了session和應用服務器的解耦。
優點：實現簡單，基本免維護。
缺點：cookie長度限制，安全性低，寬帶消耗。
值得一提的是：
nginx目前支持的負載均衡算法有wrr、sh（支持一致性哈希）、fair（本人覺得可以歸結為lc）。但nginx作為均衡器的話，還可以一同作為靜態資源服務器。
keepalived+ipvsadm比較強大，目前支持的算法有：rr、wrr、lc、wlc、lblc、sh、dh
keepalived支持集群模式有：NAT、DR、TUN
nginx本身并沒有提供session同步的解決方案，而apache則提供了session共享的支持。
好了，解決了以上的問題之后，系統的結構如下：
上面我們總是假設數據庫負載正常，但隨著訪問量的的提高，數據庫的負載也在慢慢增大。那么可能有人馬上就想到跟應用服務器一樣，把數據庫一份為二再負載均衡即可。但對于數據庫來說，并沒有那么簡單。假如我們簡單的把數據庫一分為二，然后對于數據庫的請求，分別負載到A機器和B機器，那么顯而易見會造成兩臺數據庫數據不統一的問題。那么對于這種情況，我們可以先考慮使用讀寫分離的方式。
讀寫分離后的數據庫系統結構如下：
這個結構變化后也會帶來兩個問題：
解決問題方案：
數據庫做讀庫的話，常常對模糊查找力不從心，即使做了讀寫分離，這個問題還未能解決。以我們所舉的交易網站為例，發布的商品存儲在數據庫中，用戶最常使用的功能就是查找商品，尤其是根據商品的標題來查找對應的商品。對于這種需求，一般我們都是通過like功能來實現的，但是這種方式的代價非常大。此時我們可以使用搜索引擎的倒排索引來完成。
搜索引擎具有以下優點：
它能夠大大提高查詢速度。
引入搜索引擎后也會帶來以下的開銷：

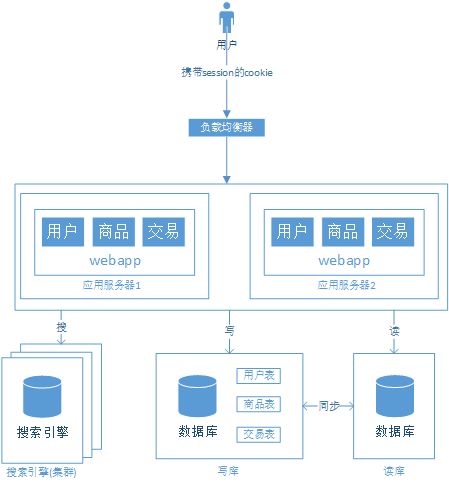

搜索引擎并不能替代數據庫，他解決了某些場景下的“讀”的問題，是否引入搜索引擎，需要綜合考慮整個系統的需求。引入搜索引擎后的系統結構如下：
1、后臺應用層和數據庫層的緩存
隨著訪問量的增加，逐漸出現了許多用戶訪問同一部分內容的情況，對于這些比較熱門的內容，沒必要每次都從數據庫讀取。我們可以使用緩存技術，例如可以使用google的開源緩存技術guava或者使用memcacahe作為應用層的緩存，也可以使用redis作為數據庫層的緩存。
另外，在某些場景下，關系型數據庫并不是很適合，例如我想做一個“每日輸入密碼錯誤次數限制”的功能，思路大概是在用戶登錄時，如果登錄錯誤，則記錄下該用戶的IP和錯誤次數，那么這個數據要放在哪里呢？假如放在內存中，那么顯然會占用太大的內容；假如放在關系型數據庫中，那么既要建立數據庫表，還要簡歷對應的java bean，還要寫SQL等等。而分析一下我們要存儲的數據，無非就是類似{ip:errorNumber}這樣的key:value數據。對于這種數據，我們可以用NOSQL數據庫來代替?zhèn)鹘y(tǒng)的關系型數據庫。
2、頁面緩存
除了數據緩存，還有頁面緩存。比如使用HTML5的localstroage或者cookie。
優點：
缺點：
值得一提的是：
緩存集群的調度算法不同與上面提到的應用服務器和數據庫。最好采用“一致性哈希算法”，這樣才能提高命中率。這個就不展開講了，有興趣的可以查閱相關資料。

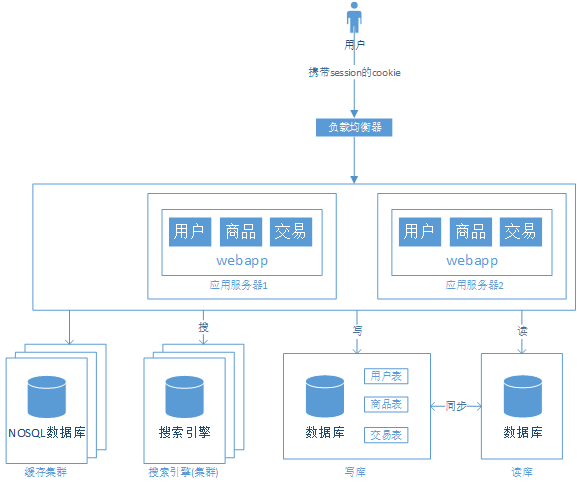

加入緩存后的結構：
我們的網站演進到現在，交易、商品、用戶的數據都還在同一個數據庫中。盡管采取了增加緩存，讀寫分離的方式，但隨著數據庫的壓力繼續增加，數據庫的瓶頸越來越突出，此時，我們可以有數據垂直拆分和水平拆分兩種選擇。
7.1、數據垂直拆分
垂直拆分的意思是把數據庫中不同的業務數據拆分道不同的數據庫中，結合現在的例子，就是把交易、商品、用戶的數據分開。
優點：
缺點：
問題：
解決問題方案：

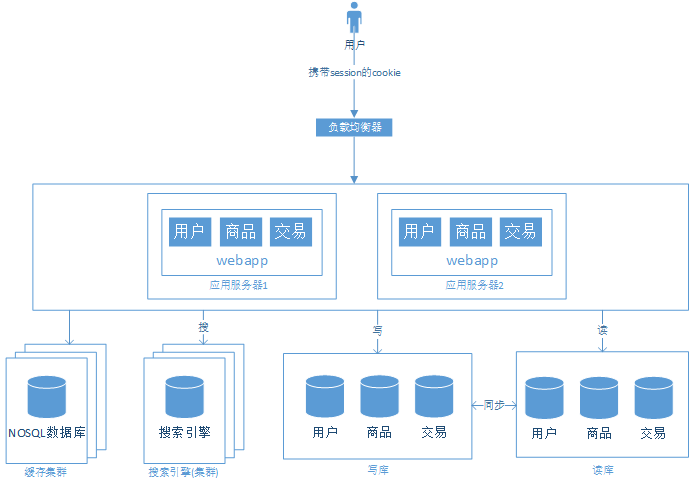

垂直拆分后的結構如下：
7.2、數據水平拆分
數據水平拆分就是把同一個表中的數據拆分到兩個甚至多個數據庫中。產生數據水平拆分的原因是某個業務的數據量或者更新量到達了單個數據庫的瓶頸，這時就可以把這個表拆分到兩個或更多個數據庫中。
優點：
問題：
解決問題方案：

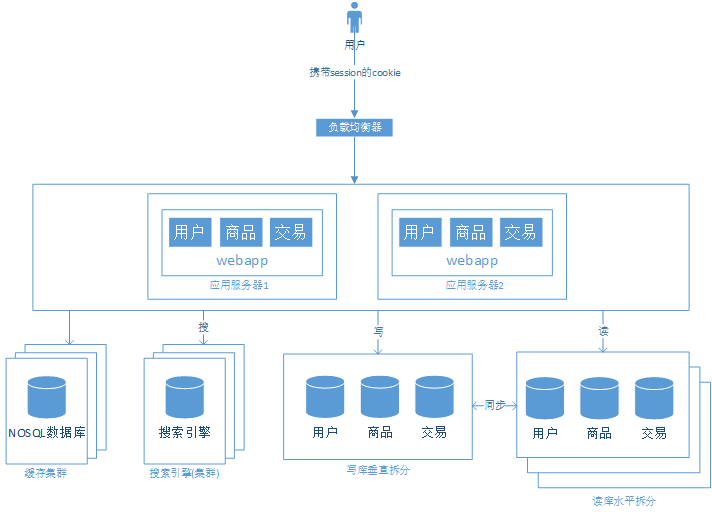

數據水平拆分后的結構：
8.1、拆分應用
隨著業務的發展，業務越來越多，應用越來越大。我們需要考慮如何避免讓應用越來越臃腫。這就需要把應用拆開，從一個應用變?yōu)閭z個甚至更多。還是以我們上面的例子，我們可以把用戶、商品、交易拆分開。變成“用戶、商品”和“用戶，交易”兩個子系統。

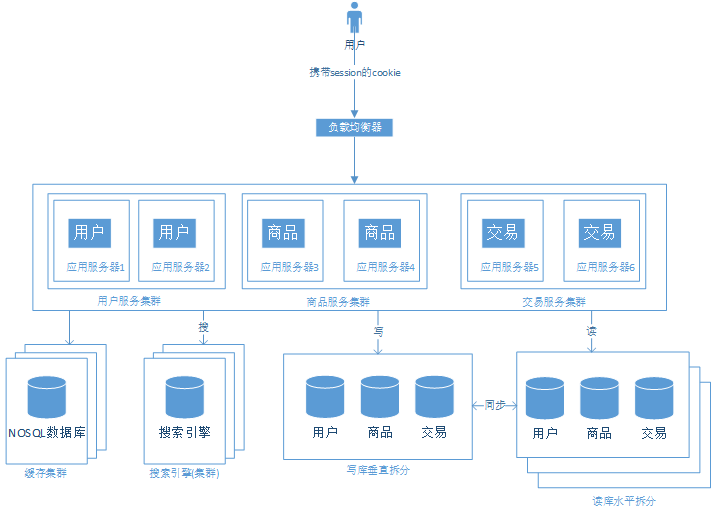

拆分后的結構：
問題：
解決問題：
8.2、走服務化的道路
為了解決上面拆分應用后所出現的問題，我們把公共的服務拆分出來，形成一種服務化的模式，簡稱SOA。
采用服務化之后的系統結構：
優點：
問題：
解決方法：
隨著網站的繼續發展，我們的系統中可能出現不同語言開發的子模塊和部署在不同平臺的子系統。此時我們需要一個平臺來傳遞可靠的，與平臺和語言無關的數據，并且能夠把負載均衡透明化，能在調用過程中收集調用數據并分析之，推測出網站的訪問增長率等等一系列需求，對于網站應該如何成長做出預測。開源消息中間件有阿里的dubbo，可以搭配Google開源的分布式程序協調服務zookeeper實現服務器的注冊與發現。

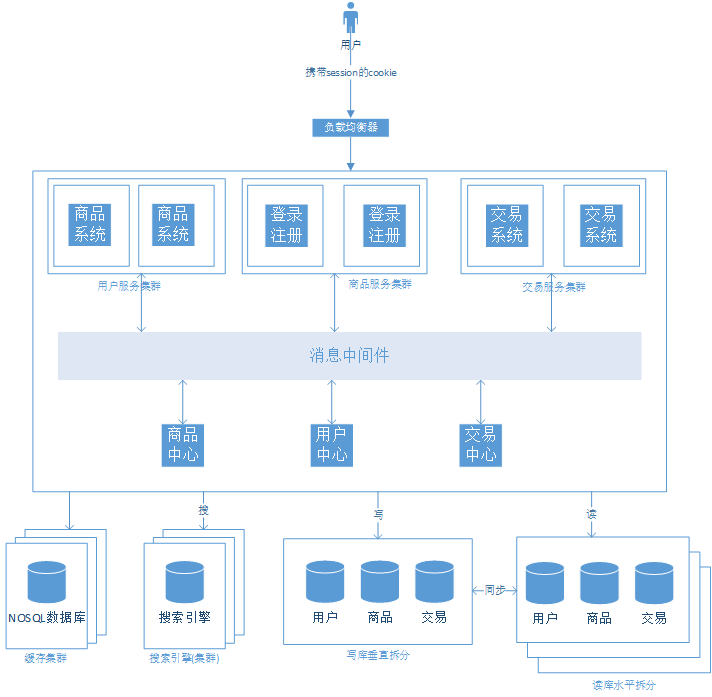

引入消息中間件后的結構：
以上的演變過程只是一個例子，并不適合所有的網站，實際中網站演進過程與自身業務和不同遇到的問題有密切的關系，沒有固定的模式。只有認真的分析和不斷地探究，才能發現適合自己網站的架構。
